寬以待人，嚴于律己：明基PD3420Q專業調色帶魚屏色準顯示器使用體驗

時間：2022.08.12 來源：人民日報客戶端作者：影視工業網

近幾年來，我使用了好多款明基PD系列的顯示器，例如PD2720U、PD2725U、PD3220U和PD3205U等等。這些顯示器通常都是16:9的寬高比，比較中規中矩，一時間都有些審美疲勞了。近期到手的PD3420Q專業器卻帶來耳目一新之感。因為這是一款俗稱“帶魚屏”的超寬顯示器。讓我們先從這款顯示器的外觀說起吧。

寬以待人的“帶魚屏”

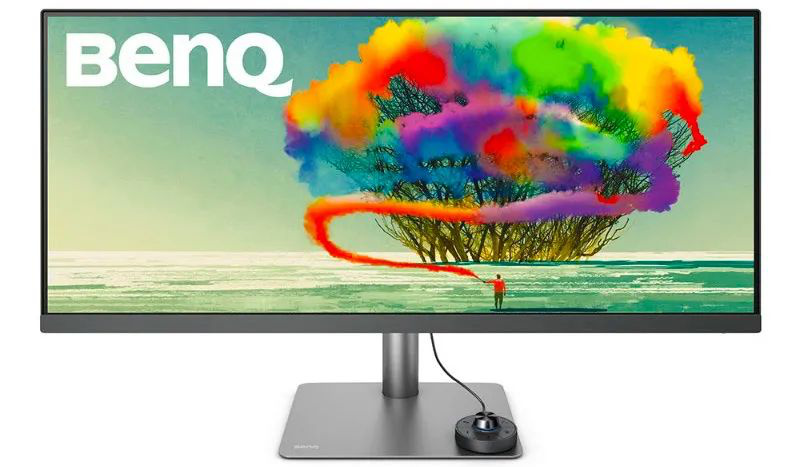

PD系列顯示器一直秉承簡約設計理念，低調沉穩，可與大多數使用場景親密結合，毫無突兀之感。顯示器的三條邊采用了極窄邊框設計，底部的一條邊稍寬一些，可能是為了容納電源指示燈和功能指示燈吧。我沒問過設計師，所以也只能猜測。如果是我來設計的話，我還是比較喜歡四邊等寬的設計。

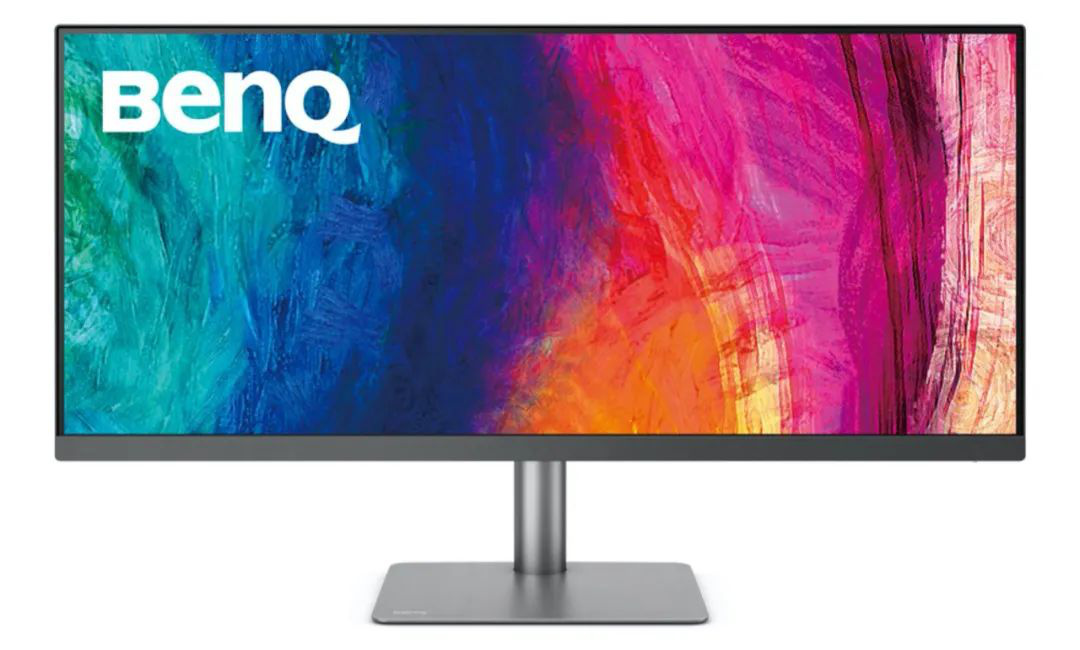

PD3420Q專業器搭載了一塊34英寸，3440x1440分辨率，21:9的超寬IPS液晶面板。支持100% sRGB色域和100% Rec.709色域以及98% Display P3/DCI-P3色域。另外還通過了VESA DisplayHDR 400認證。

作為達芬奇調色師，按說首先關注的是這款顯示器的色彩，不過我想放到后面去聊色彩。我首先想分享的是屏幕寬度變化所帶來的工作體驗的提升。

寬以待人，靈感大增33%

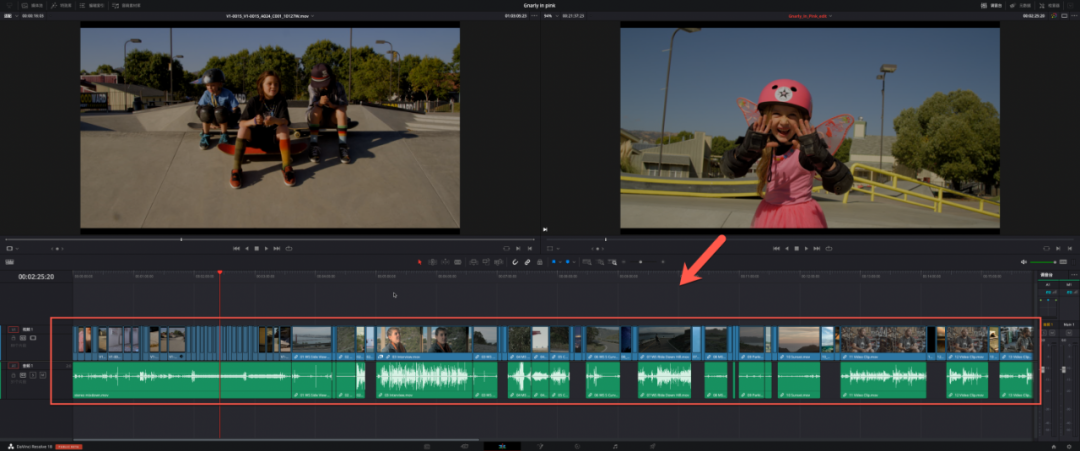

相比于傳統的16:9顯示器，21:9的顯示器相當于多出來大約三分之一的空間（5:9）。要知道DaVinci Resolve（后文中簡稱為達芬奇）軟件是一個全能型影視后期軟件。目前已經有不少人用達芬奇來進行剪輯工作了。在剪輯的時候，時間線中可以容納更多的素材片段，可以更好地搜尋素材并照顧故事情節的連貫性。如圖所示。

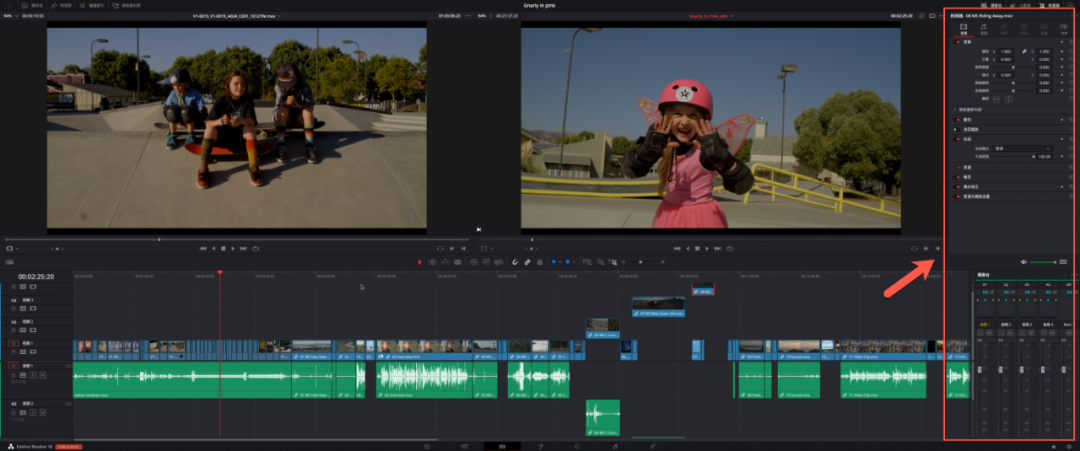

剪輯師通常還會把檢查器和調音臺面板打開，如果在16:9的顯示器上，留給時間線的空間就很局促了。但是在PD3420Q專業器上面，多出來的33%的面積，剛好可以容納這些面板，用戶仍然可以獲得足夠?qū)挼臅r間線。如圖所示。

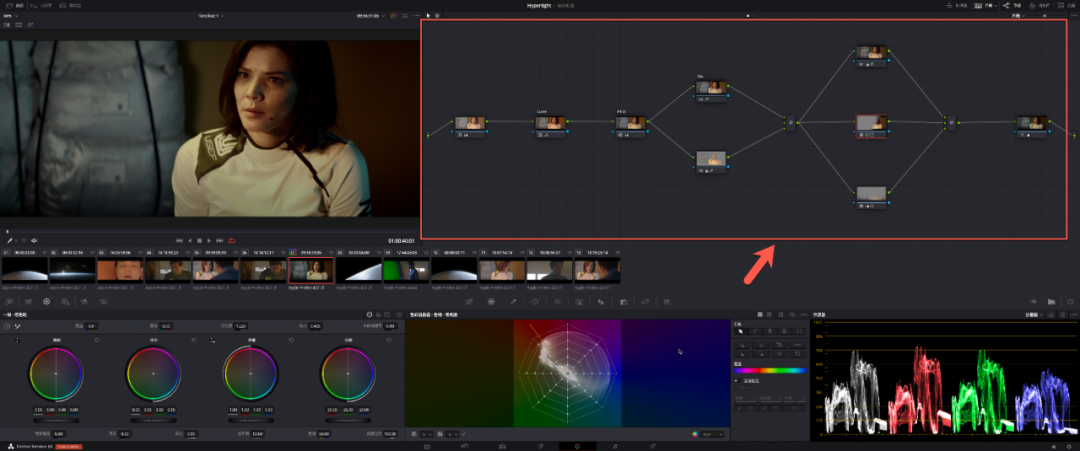

達芬奇最擅長的當然是影視調色，那么調色頁面的布局在PD3420Q上會是怎樣的呢？我們可以看到，超寬屏幕給“節點編輯器”面板帶來了更多空間。要知道，達芬奇是一款節點式的調色軟件，一個復雜的場景，往往需要幾十個節點來完成。在傳統屏幕上，調色師經常會感覺“節點編輯器”面板的空間不夠用，經常需要縮小節點來獲得更多的空間。但是縮小后的節點會導致一些信息看不清楚。因此，PD3420Q可以幫助改善“節點編輯器”面板空間不足的問題。如圖所示。

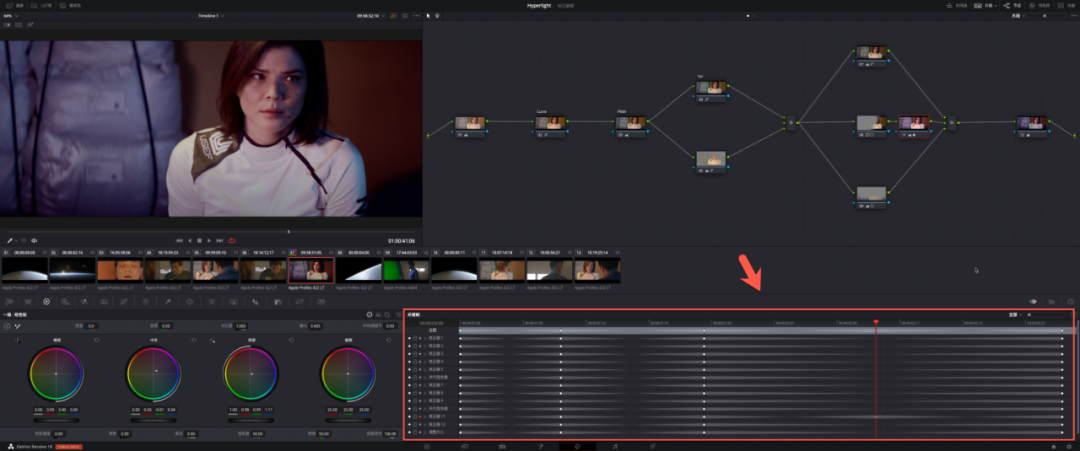

當然，我們也可以看到，“關鍵幀”面板的空間也更大了。這樣，在進行動畫制作的時候，就可以更加細致地調整關鍵幀的位置以及調整相關的參數。如圖所示。

雖然文中我以達芬奇軟件舉例。但是PD3420Q專業顯示器的超寬特性同樣適用于其他軟件，例如Premiere、Finalcut Pro、Photoshop和Lightroom等。

超寬屏的其他玩法

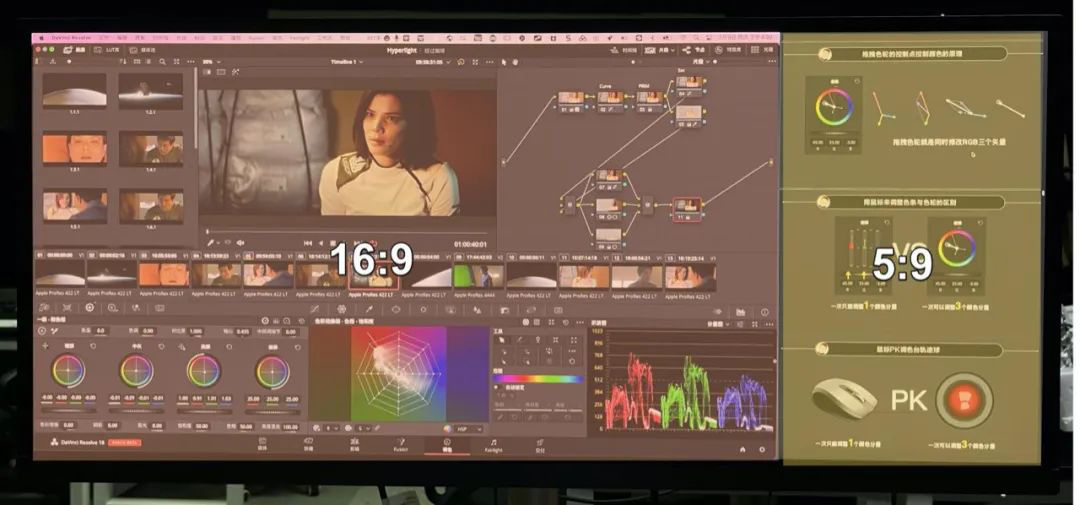

其實，PD3420Q的超寬屏幕還有一些獨特的玩法。你既可以把多出來的5:9面積和原來的16:9的面積融為一體，也可以讓16:9和5:9成為兩塊屏幕，形成一種多屏玩法。這個功能可以在菜單中找到。一種叫PBP（畫旁畫）可以將兩臺設備的畫面并排顯示在同一個屏幕上，并且您可以為兩幅畫面指定不同的色彩模式。如圖所示。

注意，如果您要使用5:9這個比例的話，那么要記得調節副屏幕的分辨率比例，否則會出現畫面畸變，這需要用戶按住Alt（Windows）或Option（Mac）鍵去選擇合適的分辨率。

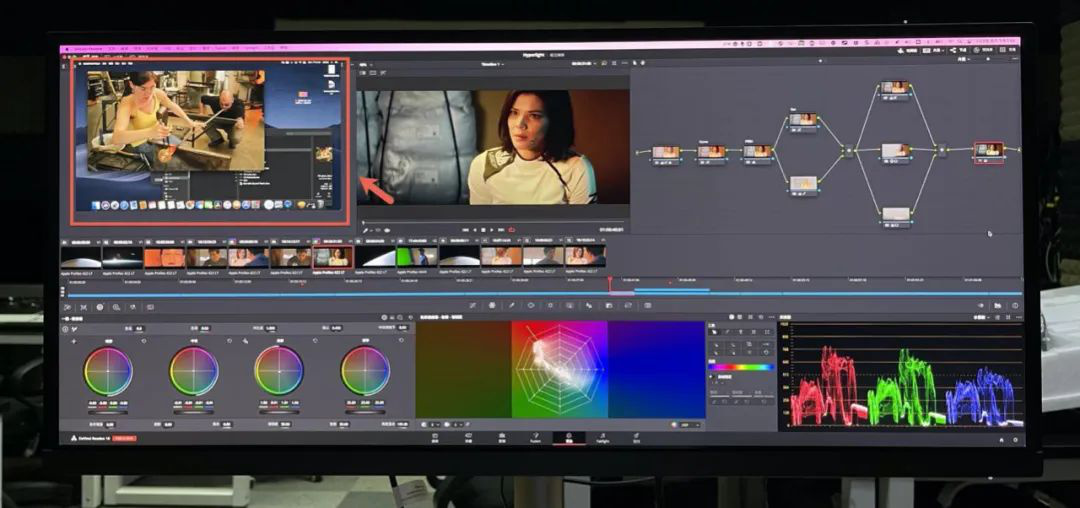

另一種叫PIP（畫中畫），是將第二個輸入畫面以窗口的形式放在顯示器四角的任意位置。在兼顧兩個顯示畫面的同時，還可以實現畫面的快速切換。如圖所示。

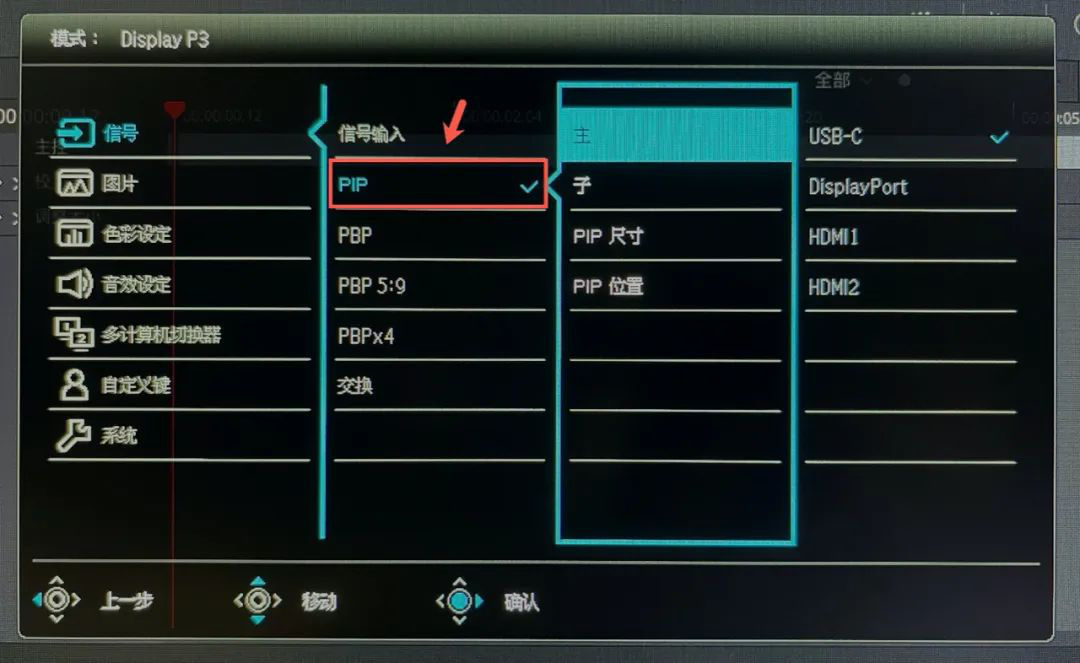

在PIP的設置中，你可以選擇“主”畫面和“子”畫面的輸入來源。調整PIP的尺寸以及位置。如圖所示。

使用BenQ 在高端機標配的Hotkey Puck G2可以更好地控制菜單選項。這在后文中會提到。另外，PD3420Q支持KVM，可以讓兩臺主機使用同一套鍵鼠切換。

嚴于律己的屏幕色彩

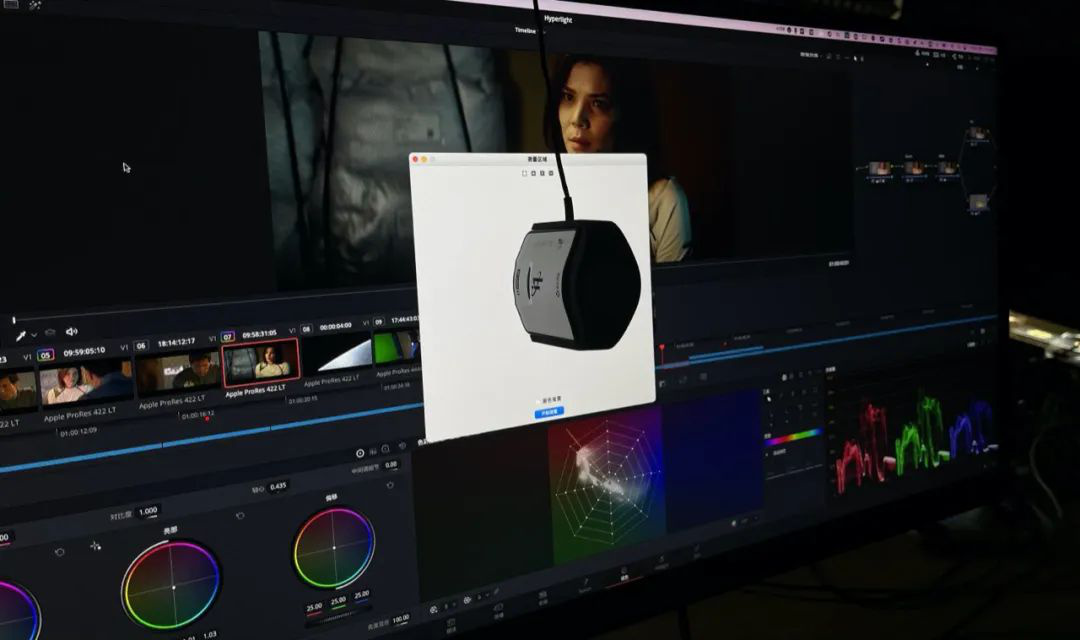

前文說過，PD3420Q專業顯示器擁有10bit色深，支持100% sRGB色域和100% Rec.709色域以及98% 雙P3色域。另外還通過了VESA DisplayHDR 400認證。雖然明基自帶了一張卡片來說明顯示器的出廠校準結果，但我覺得還是自己動手要更踏實一些。于是我使用DisplayCAL軟件和i1校色儀進行了校準工作。

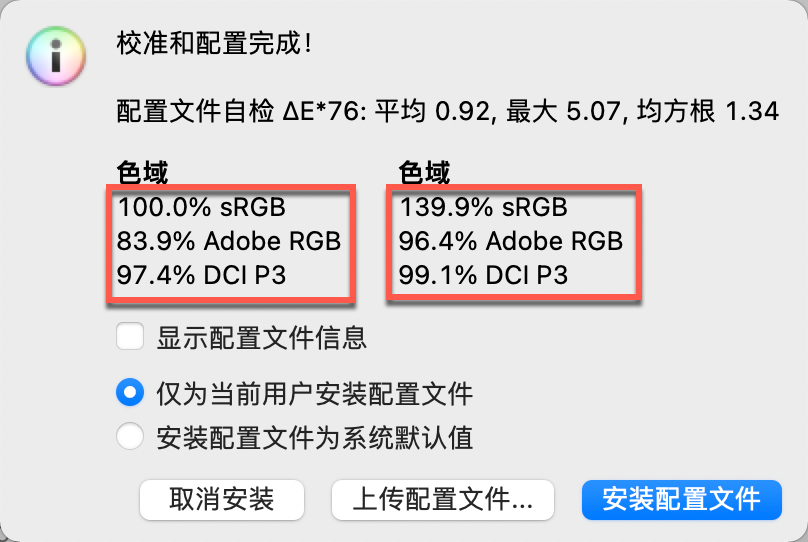

記得首先把PD3420Q的色彩模式修改為“用戶”，接著校準軟件會測量出這塊屏幕的原生色域，然后再根據目標色域進行校準，生成相應的ICC文件或者LUT文件。測量的結果如圖所示。

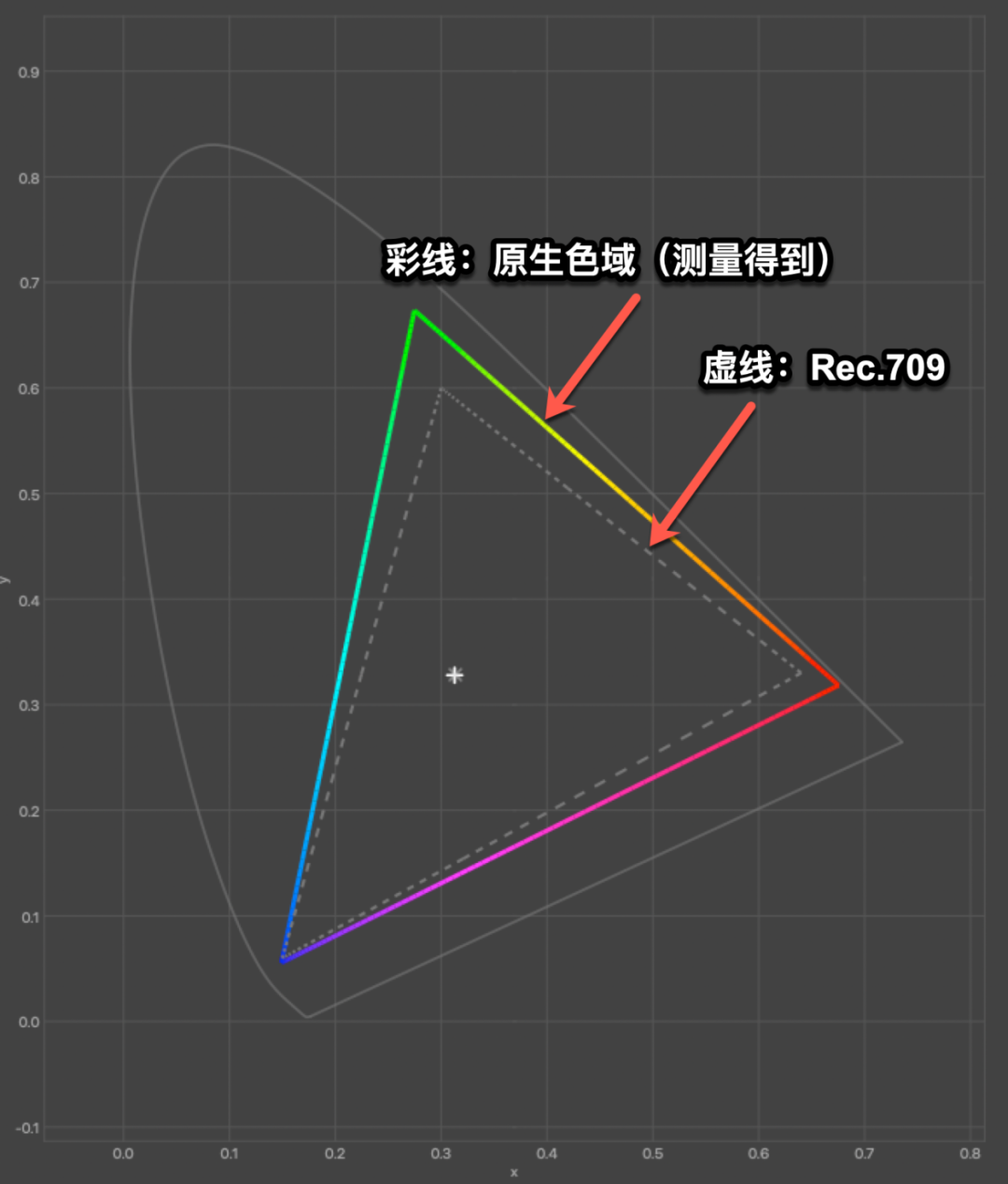

可以看到，測量得到的屏幕原生色域非常大，以sRGB為基準的話，可達sRGB色域的139.9%倍，所以可以被100%校準到sRGB色域。如圖所示。

在這里補充一個知識點，sRGB和Rec.709的色域基色是完全相同的，白點也都是D65。所不同的是Gamma曲線。由于影視后期行業通常使用Rec.709標準，所以用戶還是要知道Rec.709和sRGB之間的關系。

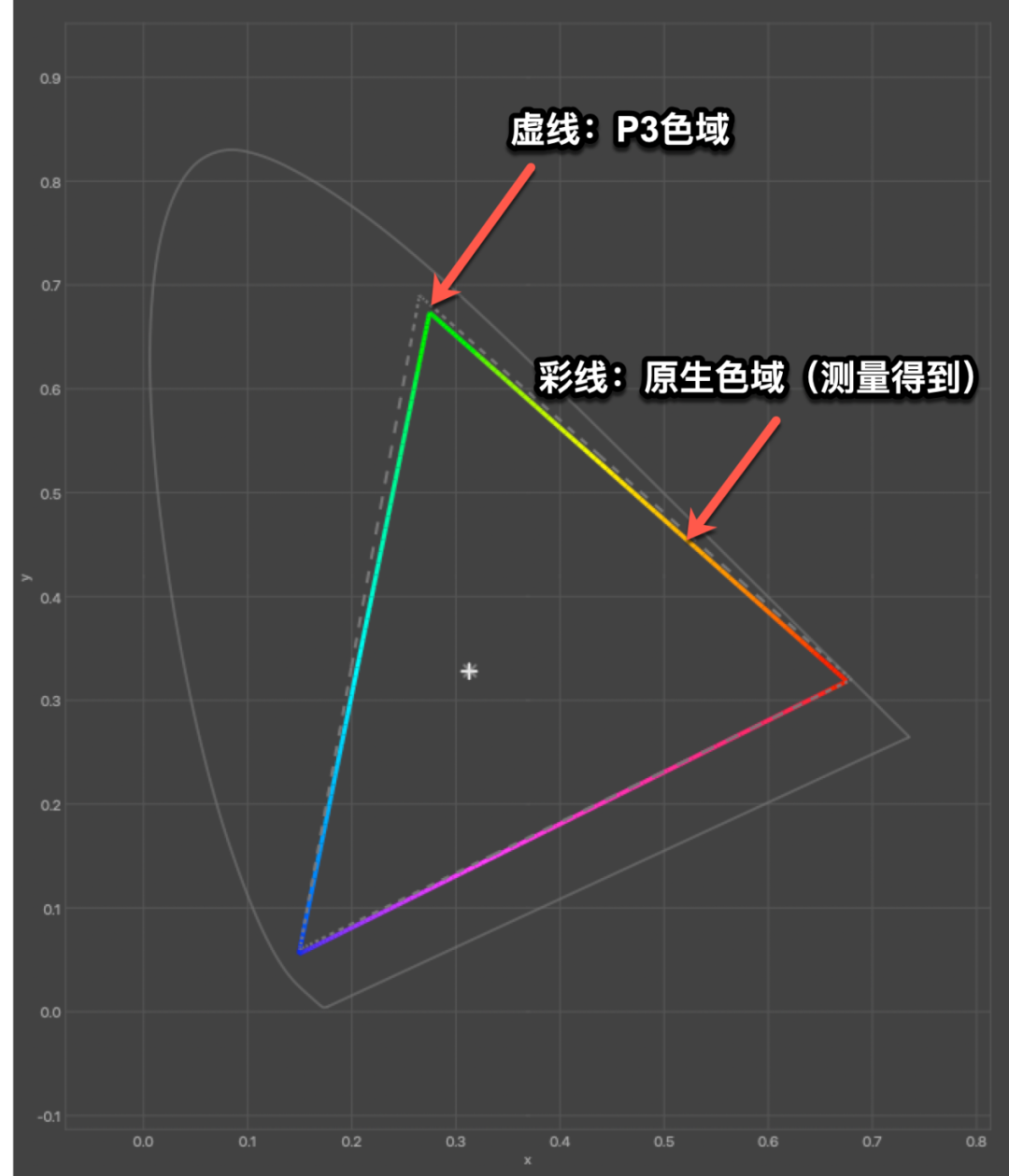

如果拿原生色域（測量得到）和P3色域相比較，我們可以看到藍色和紅色基色都是沒問題的，只有綠色基色的坐標稍微偏離一些。按照色彩容積計算，這塊屏幕的原生色域可達99.1% P3色域。當然，大家要注意，校準過程是會有少量損失的，因此校準后達到的是97.4% P3。這和官方標稱的98% P3色域已經非常接近了。當然，后續我又進行了分區校準測試，可以發現校準后的色域平均值更接近98% P3。

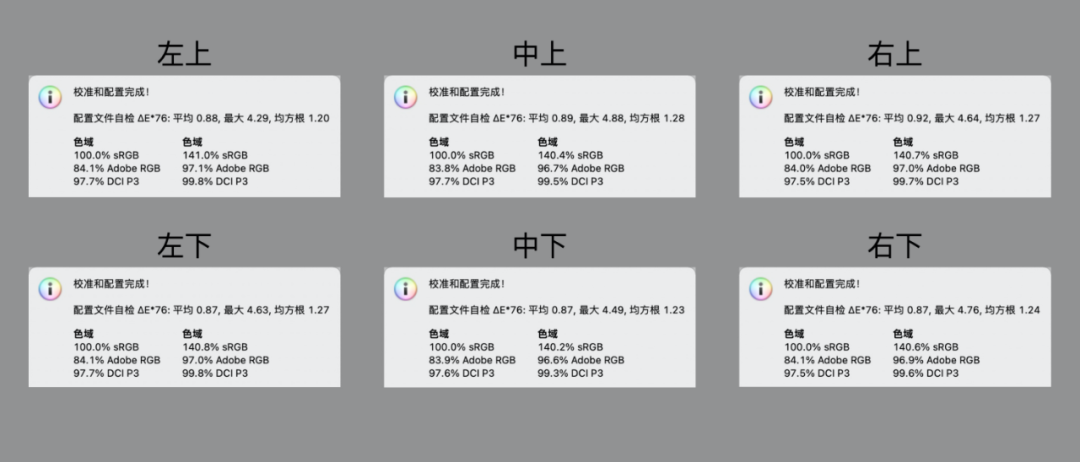

為了測試屏幕色彩的均勻度，我把屏幕劃分為6個區域，并且分別對這六個區域進行了色域測量。詳細參數如圖所示。測量得到的該屏幕的原生色域最小值為140.2% sRGB，最大值為141% SRGB。色域平均值為140.6% sRGB。

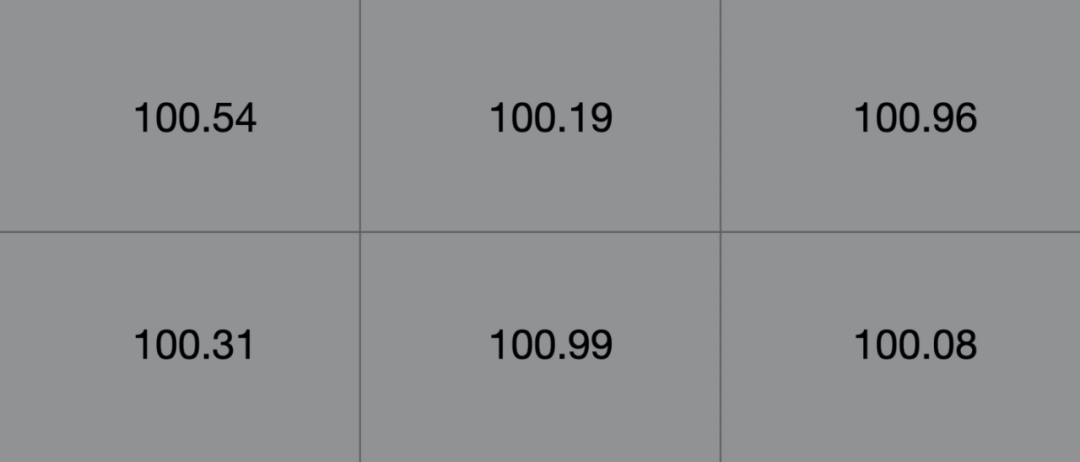

通過對比其他參數，會發現每個參數的相對差異都是非常小的。然后，我又測量了亮度均勻性，以Rec.709色彩空間的100nit亮度為標準，分別測量六個區域的白色亮度值。每個區域之間的相對亮度差異均小于1%，如圖所示。

通過以上測試和分析，可見PD3420Q的屏幕均勻度做得相當不錯了。

經過校準測試之后，我對PD3420Q專業顯示器的實際色彩準確性還是頗有信心了。研發團隊必須嚴于律己，貨真料足才能贏得用戶的青睞。

對于喜歡開箱即用的朋友，您可以在菜單中快速選擇所需的色彩模式。PD3420Q附帶了BenQ Hotkey Puck G2，這是一個方便的控制工具。稍微花點時間就能熟練使用這個工具了，操作體驗絕對比直接按屏幕右下角的按鈕要好得多。

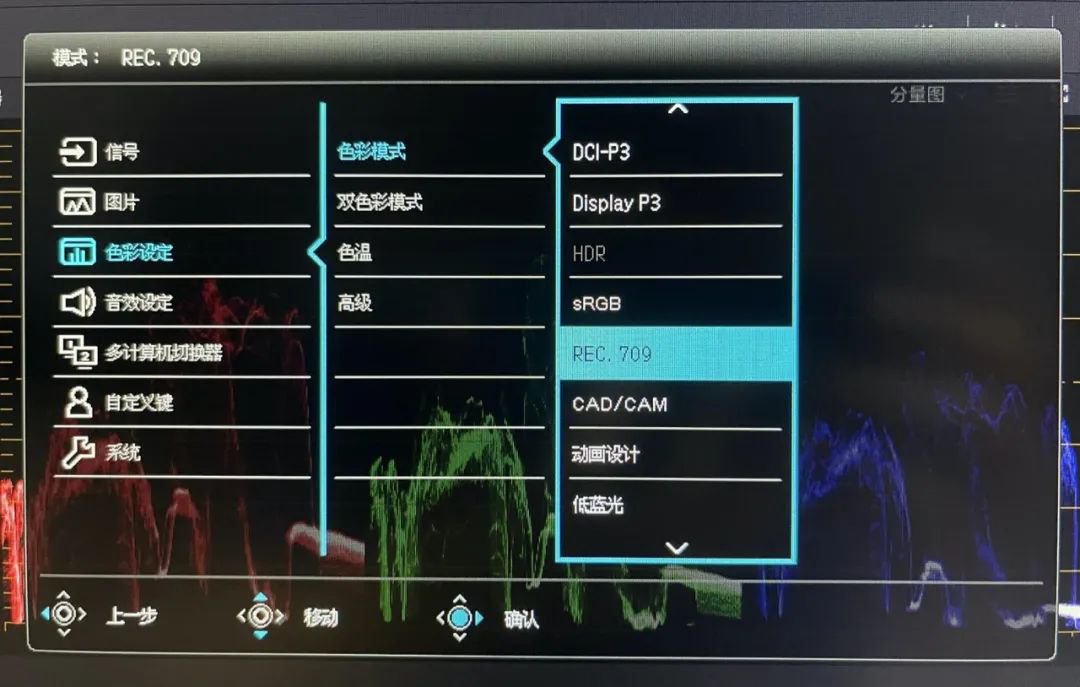

如果你需要進行影視調色處理，那么電視劇調色可以選擇Rec.709模式。目前一些網絡節目也會采用Rec.709模式。

如果為院線電影調色可以選擇DCI-P3模式。記得調完之后需要在影院級別的標準放映廳里面進行檢查色彩。

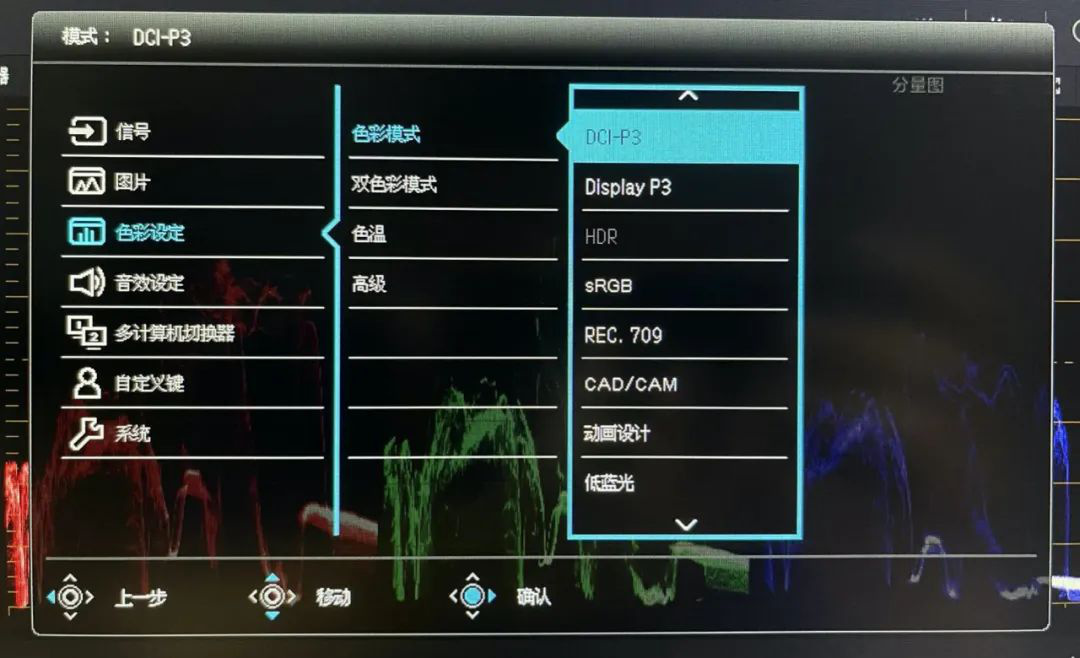

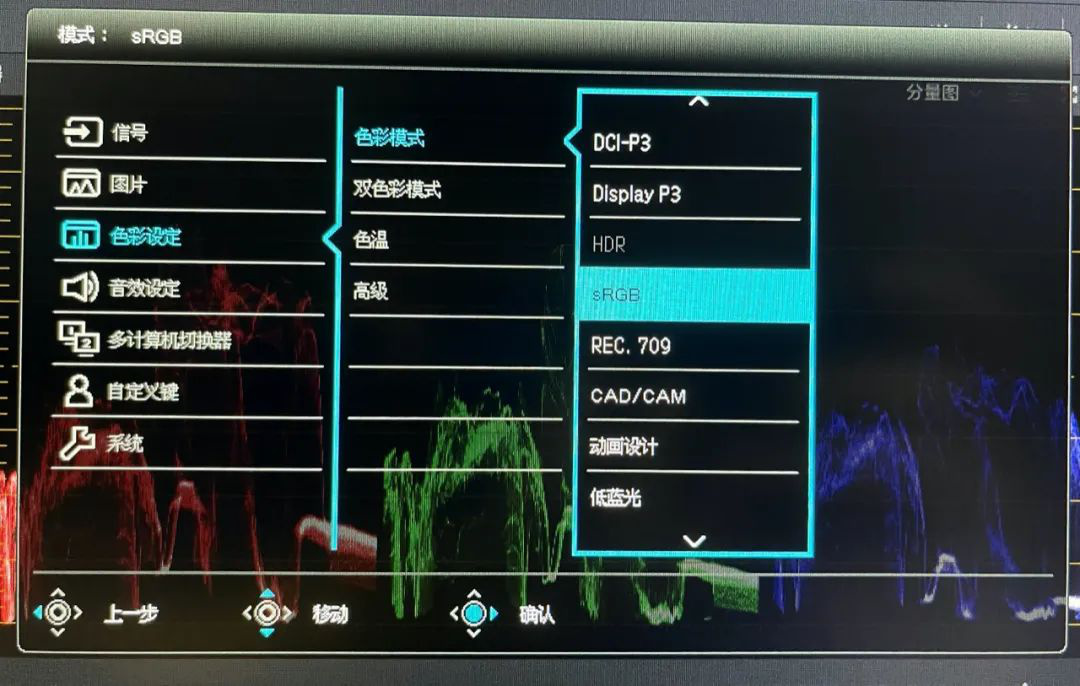

對于UGC（用戶創作內容）的網絡作品，還可以選擇sRGB模式。如圖所示。

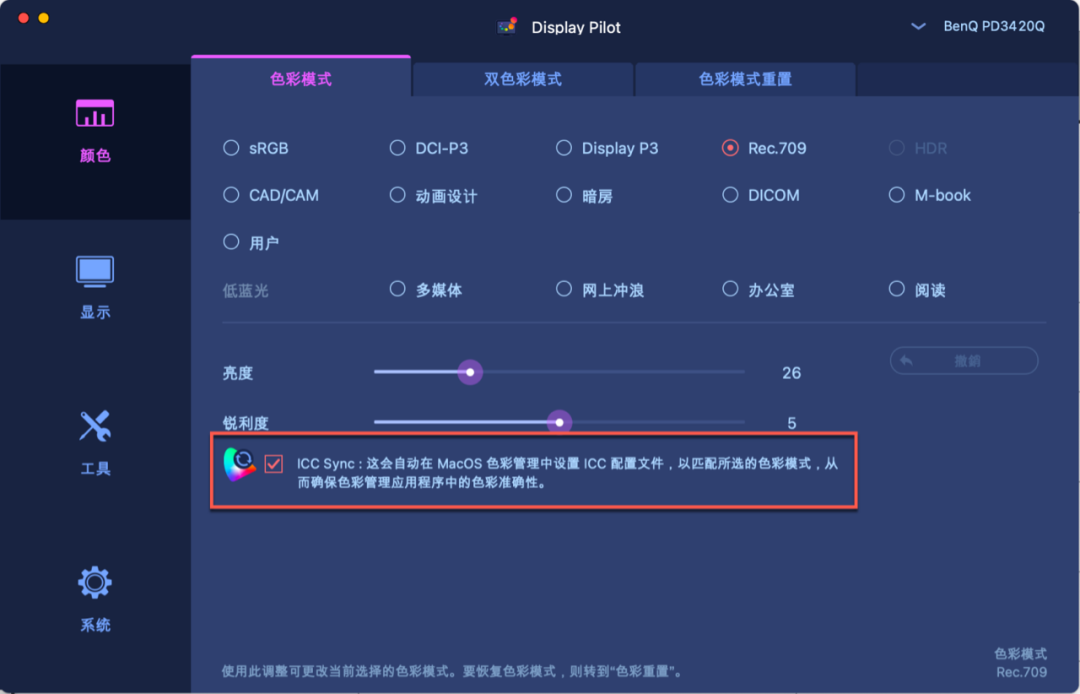

當然，如果你是windows用戶，想要兼顧色彩準確性，除了常規的色域切換，可能還需要配合一同切換ICC的色彩文件，這方面明基也提供了Display pilot軟件，打開后即可支持ICC文件隨色彩模式一同切換，免去了不少麻煩。

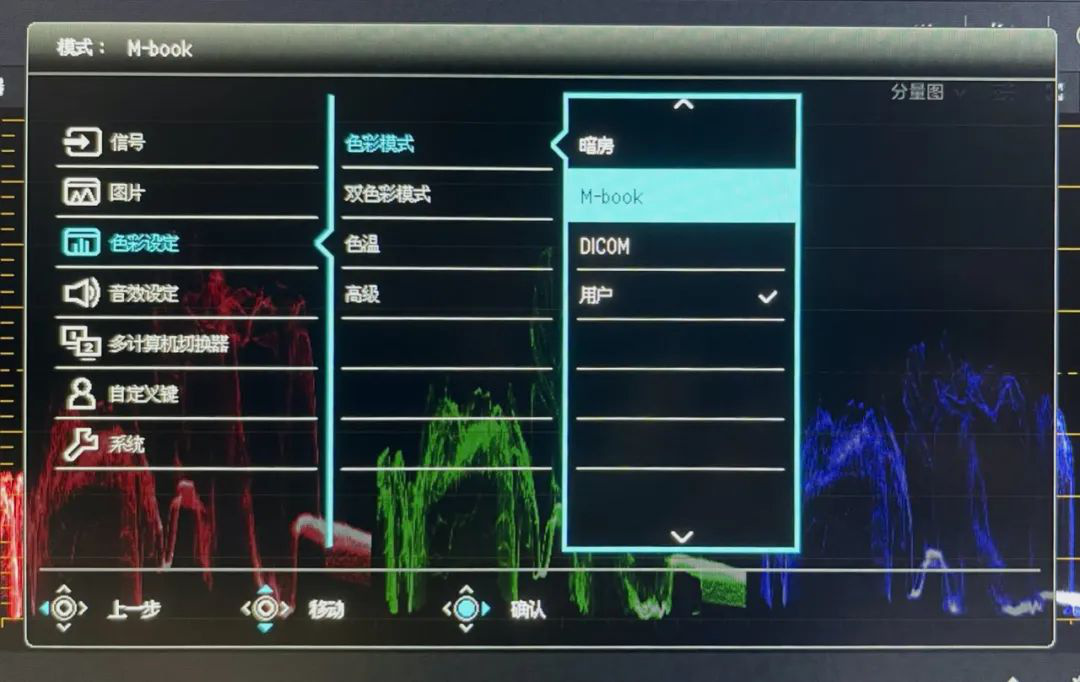

如果你有一臺蘋果電腦，例如MacBook或iMac，那么可以啟用M-Book模式。如圖所示。

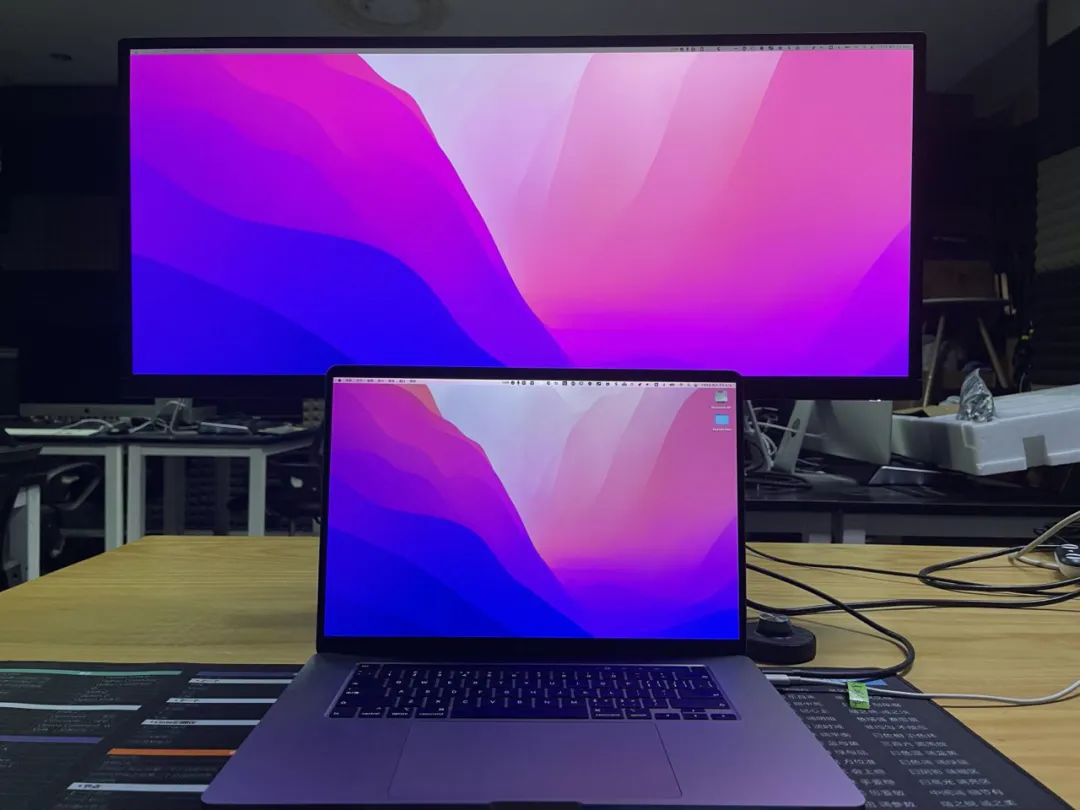

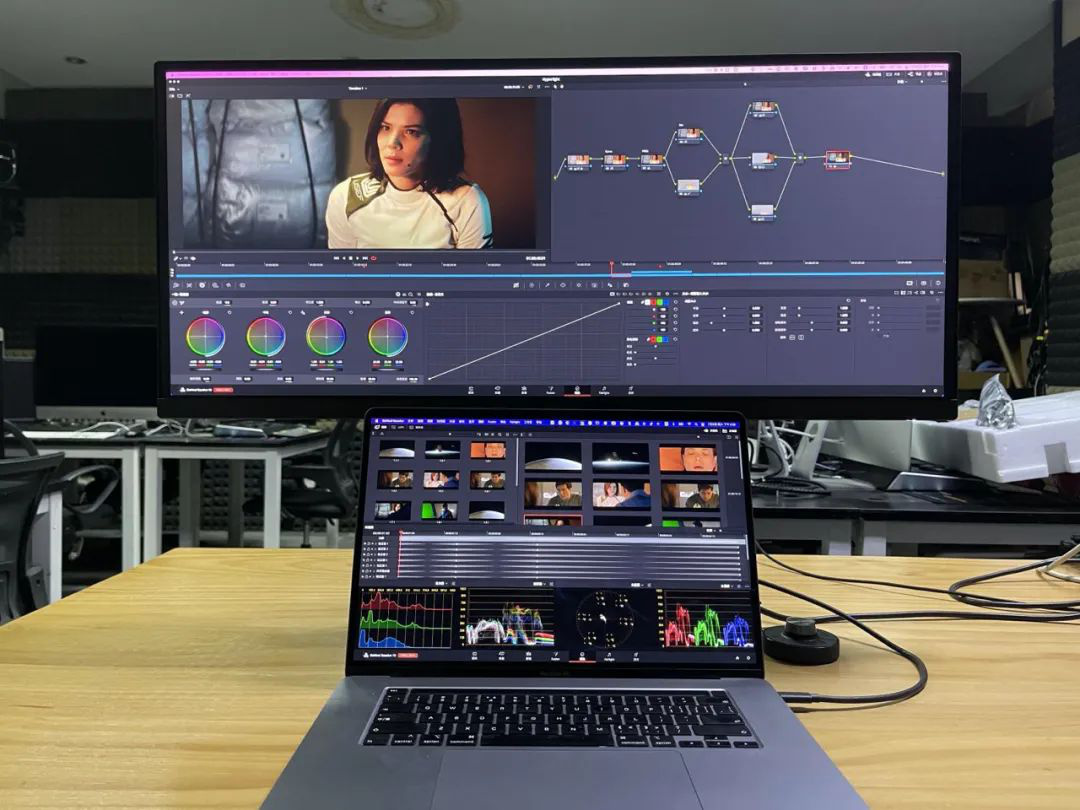

這時，PD3420Q的屏幕色彩將非常接近于蘋果電腦屏幕的顏色。在這一點上，確實要給明基點贊。因為這可以治愈設計師的強迫癥。如圖所示。

至于其他色彩模式，由于我工作中很少用到，就不一一介紹了。如圖所示。

PD3420Q專業顯示器屏幕上有一個磨砂涂層，有助于分散辦公室的燈光或者從窗戶中照進來的其他眩光，以免干擾屏幕觀察。

在旋轉顯示器的時候，可視角度很好，在團隊合作中，好幾個人從不同的角度看屏幕，也能得到不錯的效果，事實上，目前市面上很多的帶魚屏都使用的是曲面的形態，這不僅導致了后期工作的時候會出現畫面畸變，而且多人協同的時候，也不便分享同步工作進度，這一點來說，PD3420Q使用的直屏形態也是一個更符合影視后期工作需求的特性。

接口豐富且便捷

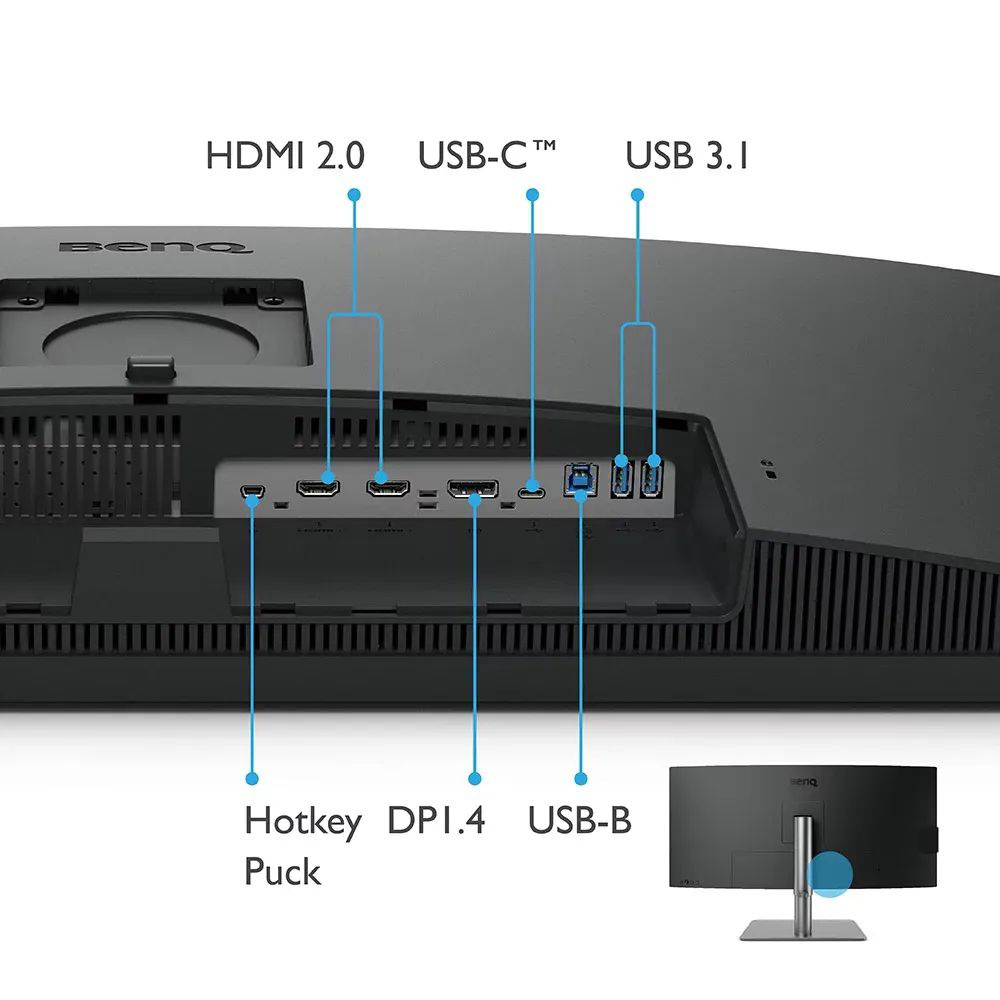

明基PD系列顯示器采用了極其相似的接口設計。明基PD3420Q擁有兩個HDMI 2.0、一個DP 1.4、一個Type-C、一個USB Type-B、一個連接OSD控制器的Mini USB，以及兩個USB3.1接口。如圖所示。

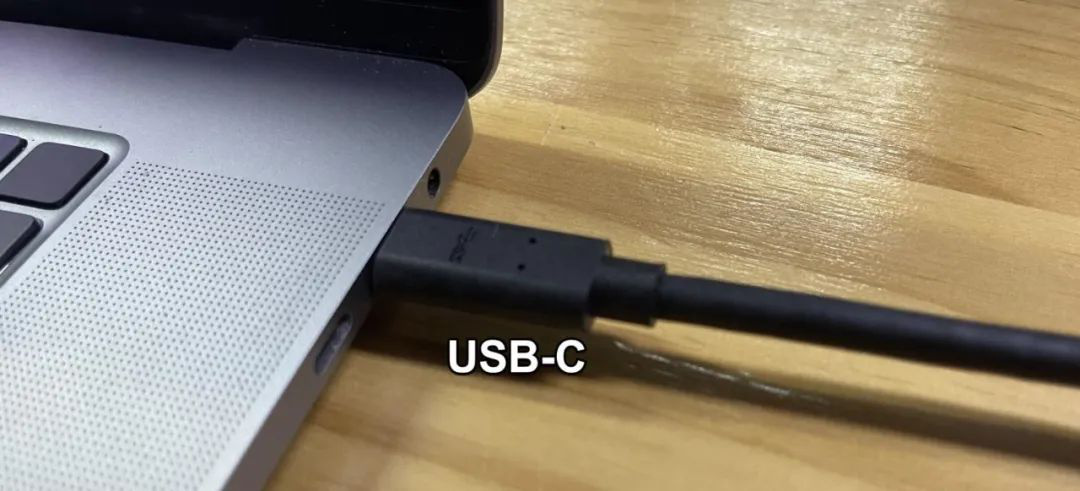

Type-C接口除了支持65W反向供電和數據傳輸功能之外，還可以同時傳遞音視頻信號。用一根細線就能連接主機和顯示器，這種體驗真的很棒。如圖所示。

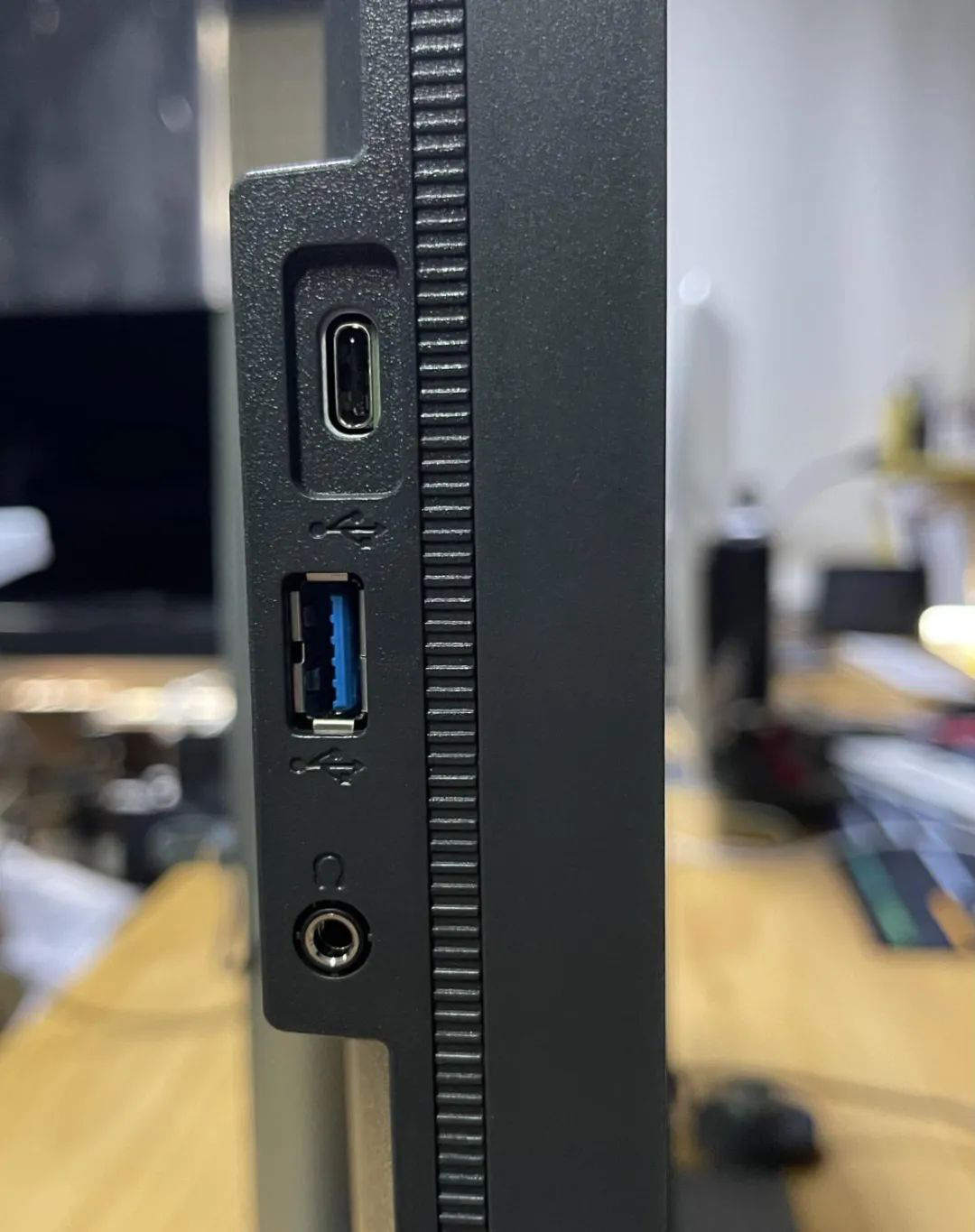

另外，明基PD3420Q從正面看過去的左側邊框位置還有一些接口：一個Type-C、一個USB3.0和音頻輸出。這樣便于我們?nèi)タ焖龠B接一些移動設備。就不用費勁地在顯示器底部搜尋接口了。如圖所示。

面向未來，前路寬廣

PD3420Q專業顯示器在很多地方都做得不錯甚至優秀。它的屏幕有34寸，可看面積巨大。而且雖然是超寬屏但因為是直屏沒有扭曲，不會帶來歪斜的線條。底座和直接安裝方便且高度可調。防眩光涂層可以提供良好的觀看體驗。

面板擁有10bit色深，色域?qū)拸V并搭載了ICC sync技術，得益于PD系列一以貫之的出廠校色，專業的色彩管理讓明基PD3420Q擁有了真實細膩的色彩表現。雖然屏幕超大超寬，但是被劃分成25個分區進行色彩均勻度的調節，更好地保證了一致性。

它還支持PIP/PBP分屏及KVM功能，PBP和PIP顯示能將多屏特性更好地發揮。所謂KVM，K代表鍵盤，V代表視頻，M代表鼠標。僅用一套鍵鼠就能操控多臺主機，帶來便捷高效的工作體驗。要想實現KVM效果，首先需要進行正確的接線。相關教程可以參考以下鏈接https://www.benq.com/en-us/knowledge-center/knowledge/one-set-to-control-two-systems-with-kvm.html。

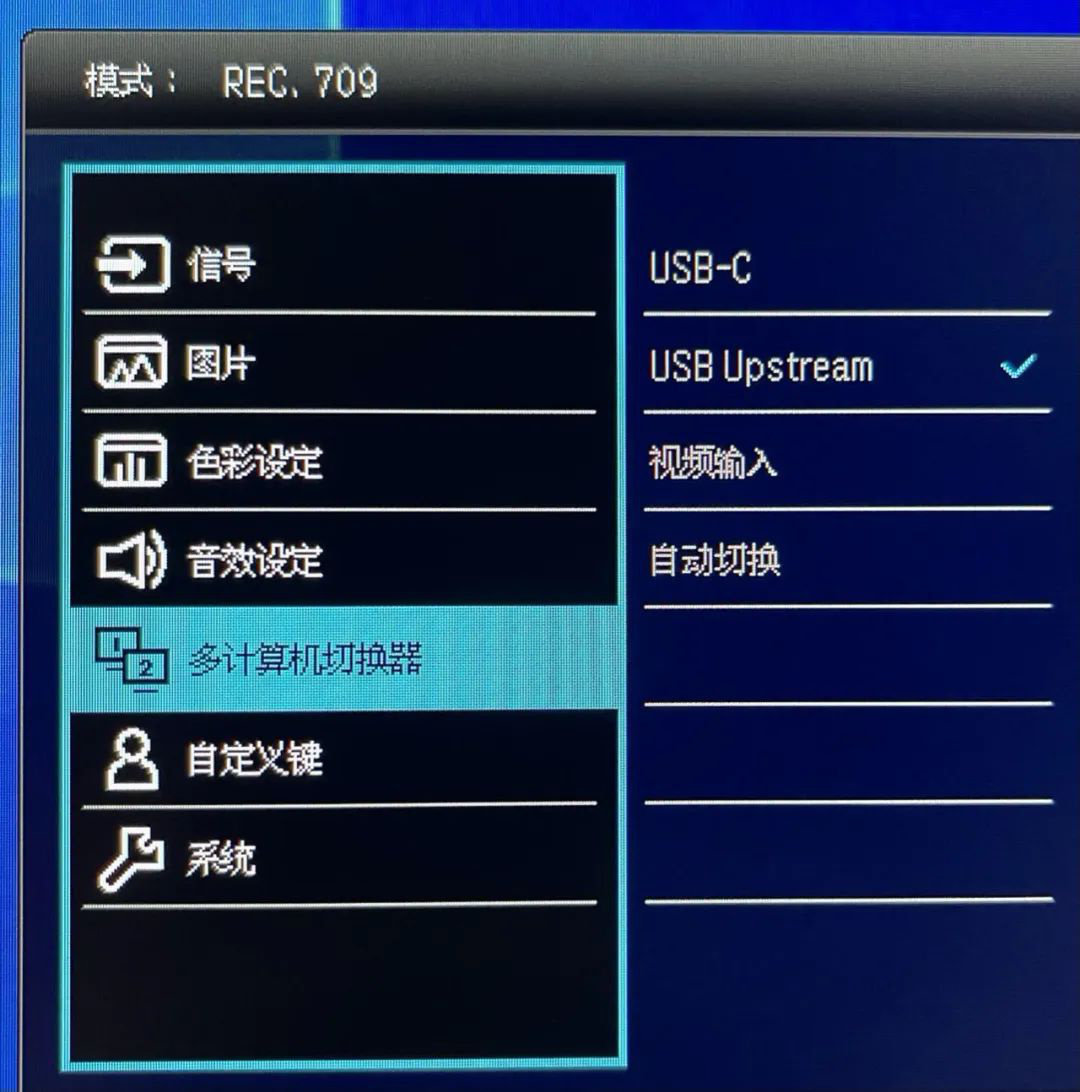

使用Hotkey Puck G2可以方便地操作KVM，使用其中的“多計算機切換器”菜單，可以切換不同的選項。如圖所示。
